第三章｜MP4 内部结构：从 box/atom、moov、mdat 到 stbl 采样表

拆解 MP4 的 box/atom 树、ftyp、moov、mdat、trak、stbl、fast start 和 fragmented MP4，并写一个浏览器端最小 MP4 box parser。

第三章｜MP4 内部结构

1. 本章学习目标

学完这一章，你要能做到这几件事：

能解释 MP4 为什么是 box / atom 结构。
能看懂一个 MP4 文件的大体结构，比如：

ftyp
moov
  mvhd
  trak
    tkhd
    mdia
      mdhd
      hdlr
      minf
        stbl
          stsd
          stts
          stsc
          stsz
          stco / co64
          stss
mdat

能说清楚 ftyp、moov、mdat、trak、mdia、minf、stbl 分别负责什么。
能理解播放器是如何通过 stbl 找到某个音视频 sample 的。
能解释 fast start MP4 为什么能边下边播。
能解释 普通 MP4 和 fragmented MP4 的区别。
能写一个浏览器端最小 MP4 box parser，打印顶层 box 列表。

本章速览

读 MP4 时，不要把它想成一整坨视频数据，而要先把它看成“目录 + 索引 + 正文数据”：

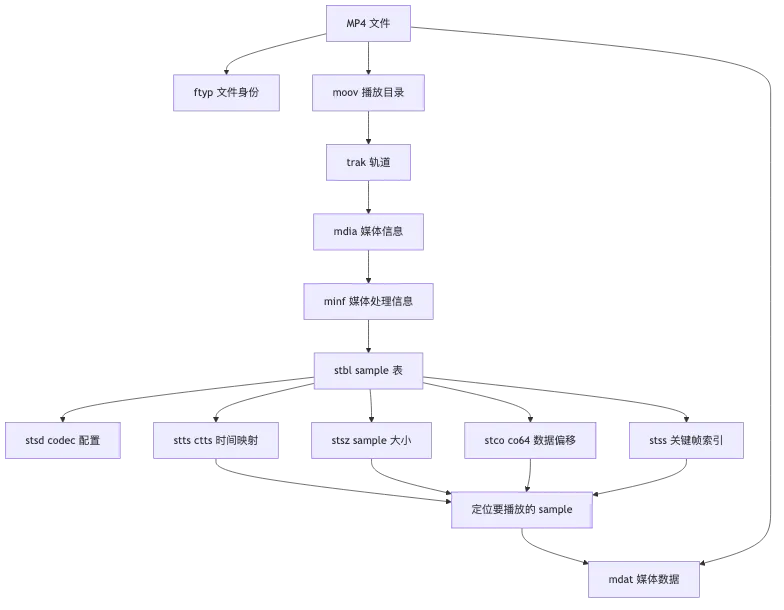

MP4 内部结构：从 box/atom、moov、mdat 到 stbl 采样表 flow 1

本章的核心总结：

ftyp 说明文件兼容性，moov 存播放所需的元数据和索引，mdat 存真正的编码后媒体数据。
播放器 seek 或播放时，通常先读 moov 里的 stbl，再按时间、大小和 offset 到 mdat 取 sample。
fast start 的关键是把 moov 放到前面，让播放器不必下载完整文件就能拿到播放目录。

2. 先建立心智模型：MP4 不是一坨视频数据

很多新人以为 MP4 文件里面就是：

视频数据 + 音频数据

但真实的 MP4 更像一个“带目录的仓库”：

MP4 文件
├── 文件身份说明
├── 播放目录 / 元数据
├── 视频轨道信息
├── 音频轨道信息
├── 每个 sample 的时间、大小、位置索引
└── 真正的媒体数据

MP4 属于 ISO Base Media File Format 这一类文件格式。这个家族的文件是由一系列 box 组成的，box 也常被叫作 atom；每个 box 有自己的大小和四字符类型，box 里面还可以继续嵌套 box。MP4 Registration Authority 对这类 box/atom 的注册类型也有公开列表。(MP4RA)

可以把 MP4 想象成一本书：

MP4 部分	类比成一本书
`ftyp`	书的版本说明：这本书按什么规范写
`moov`	目录、章节结构、页码索引
`trak`	一本书里的不同章节线，比如视频轨、音频轨
`stbl`	页码索引表：第几段内容在哪一页，从哪里开始
`mdat`	正文内容本身
`free`	空白页、预留空间

重点是：播放器不是从头到尾盲读 mdat，而是先读 moov 里的索引，再去 mdat 里按位置取数据。

3. MP4 的 box / atom 基本格式

一个普通 box 的基本结构是：

+------------------+
| size   4 bytes   |
+------------------+
| type   4 bytes   |
+------------------+
| data   N bytes   |
+------------------+

也就是：

[size][type][payload]

其中：

字段	含义
`size`	当前 box 的总长度，包含 size 字段、type 字段和 payload
`type`	四字符类型，比如 `ftyp`、`moov`、`mdat`
`payload`	box 里面真正的数据，可能是普通字段，也可能继续嵌套子 box

例如一个 box 的开头字节可能表示：

00 00 00 18 66 74 79 70 ...

解释一下：

00 00 00 18  => size = 24 字节
66 74 79 70  => ASCII 字符 "ftyp"

所以这是一个大小为 24 字节的 ftyp box。

特殊情况有两个：

size 值	含义
`size = 1`	使用 64-bit largesize，真实大小在后面 8 字节
`size = 0`	当前 box 一直延伸到文件末尾，常见于某些 `mdat`

实际写 parser 的时候，最少要处理 size = 1。size = 0 在简单练习里可以先识别出来，不一定完整支持。

4. 顶层 box：MP4 文件的大骨架

一个普通 MP4 文件常见的顶层结构是：

MP4 file
├── ftyp
├── free       可选
├── moov
└── mdat

或者：

MP4 file
├── ftyp
├── mdat
└── moov

第二种就是很多非 fast start 文件的结构：moov 在 mdat 后面。

MP4RA 注册表里把 ftyp 描述为 file type and compatibility，moov 描述为 metadata 容器，mdat 描述为 media data container。(MP4RA)

5. 常见顶层 box

5.1 `ftyp`：File Type Box

ftyp 通常在文件开头，用来声明这个文件的品牌和兼容性。

它大概包含：

major_brand
minor_version
compatible_brands[]

例如：

major_brand: isom
compatible_brands: isom, iso2, avc1, mp41

你可以粗略理解成：

这个 MP4 文件声称自己符合哪些 MP4 / ISO BMFF 相关规范或变体。

这对播放器很重要。播放器看到 ftyp 后，会判断：

我是否认识这个 major brand？
我是否支持 compatible brands 里面声明的格式？
后面的 box 是否应该按某种规范解释？

但要注意：ftyp 只告诉你“容器层面”的兼容性，并不等于浏览器一定能解码里面的视频编码。

例如：

video/mp4; codecs="avc1.42E01E, mp4a.40.2"

这里 video/mp4 是容器 MIME 类型，avc1... 和 mp4a... 才是在描述视频、音频编码相关信息。

5.2 `moov`：Movie Box

moov 是 MP4 里最关键的元数据 box。

它通常包含：

moov
├── mvhd
├── trak
├── trak
└── ...

moov 不主要放媒体原始数据，而是放：

整个文件的时长。
有几条轨道。
每条轨道是视频、音频还是字幕。
每个 sample 的时间信息。
每个 sample 的大小。
每个 sample 在 mdat 中的位置。
哪些 sample 是关键帧。
解码器初始化信息，比如 H.264 的 SPS/PPS、AAC 的 AudioSpecificConfig。

可以把 moov 理解成：

播放器播放 MP4 前必须看的“地图”。

没有 moov，播放器就算拿到了 mdat 里的媒体数据，也很难知道这些字节应该怎么切分、怎么排序、什么时候播放、用什么解码器解码。

5.3 `mdat`：Media Data Box

mdat 是真正存放媒体数据的地方。

里面通常会放：

视频 sample
音频 sample
视频 sample
音频 sample
...

但 mdat 自己一般不告诉你：

哪一段是一个 sample。
sample 属于视频轨还是音频轨。
sample 的时间戳是多少。
sample 是否是关键帧。
sample 应该送给哪个 decoder。

这些信息主要在 moov -> trak -> mdia -> minf -> stbl 里面。

所以你可以这样理解：

mdat = 仓库里的货物
moov = 仓库管理系统
stbl = 货架索引表

播放器真正取数据时，通常是：

先读 moov/stbl 找索引
再去 mdat 按 byte offset 取 sample

5.4 `free`：Free Space Box

free 是预留空间。

它的作用通常是：

给后续修改元数据留空间。
对齐文件布局。
被播放器忽略。

例如有些工具会在文件里插入 free box，这样之后改 metadata 的时候，不一定要重写整个文件。

6. `moov` 内部结构：MP4 的“播放说明书”

一个典型 moov 结构如下：

moov
├── mvhd
├── trak
│   ├── tkhd
│   └── mdia
│       ├── mdhd
│       ├── hdlr
│       └── minf
│           ├── vmhd / smhd
│           ├── dinf
│           └── stbl
│               ├── stsd
│               ├── stts
│               ├── stsc
│               ├── stsz
│               ├── stco / co64
│               └── stss
└── trak
    ├── tkhd
    └── mdia
        ├── mdhd
        ├── hdlr
        └── minf
            ├── smhd / vmhd
            ├── dinf
            └── stbl
                ├── stsd
                ├── stts
                ├── stsc
                ├── stsz
                ├── stco / co64
                └── stss

如果一个 MP4 有视频和音频，通常会有两个 trak：

trak #1: video
trak #2: audio

当然也可能有字幕轨、metadata 轨、hint track 等。

7. `mvhd`：Movie Header Box

mvhd 是整个 movie 级别的头信息。

它通常描述：

信息	含义
`timescale`	整个 movie 的时间单位
`duration`	整个 movie 的持续时间
`creation_time`	创建时间
`modification_time`	修改时间
`next_track_ID`	下一个可用 track ID

timescale 是 MP4 里非常重要的概念。

例如：

timescale = 1000
duration = 60000

表示：

duration 秒数 = 60000 / 1000 = 60 秒

注意：movie 有自己的 timescale，每个 track 也可以有自己的 timescale。

8. `trak`：Track Box

一个 trak 表示一条媒体轨道。

常见轨道有：

轨道类型	说明
video track	视频轨
audio track	音频轨
subtitle track	字幕轨
metadata track	元数据轨

例如一个常规 MP4：

moov
├── trak  视频轨
└── trak  音频轨

每条 trak 都有自己的时间轴、sample 表、编码信息和媒体数据引用。

重点是：trak 是逻辑轨道，不是说它内部直接塞满视频字节或音频字节。真正的数据一般在 mdat 里。

9. `tkhd`：Track Header Box

tkhd 是 track 级别的头信息。

它描述这一条轨道的整体属性：

字段	作用
`track_ID`	当前轨道 ID
`duration`	当前轨道持续时间
`width`	视频轨宽度
`height`	视频轨高度
`volume`	音频轨音量
flags	轨道是否启用、是否在 movie 中展示等

如果是视频轨，tkhd 里通常能看到宽高信息。

例如：

width = 1920
height = 1080

如果是音频轨，宽高没有意义，但可能会关心 volume。

10. `mdia`：Media Box

mdia 是 track 里的媒体信息容器。

它通常包含：

mdia
├── mdhd
├── hdlr
└── minf

MP4RA 把 mdia 描述为 track 中媒体信息的容器，把 mdhd 描述为媒体整体信息。(MP4RA)

你可以这样理解：

trak = 这是一条轨道
mdia = 这条轨道具体是什么媒体，时间怎么走，数据怎么组织

11. `mdhd`：Media Header Box

mdhd 是 media 级别的头信息。

它通常包含：

信息	含义
`timescale`	当前 track 的时间单位
`duration`	当前 track 的持续时间
`language`	语言信息

例如音频轨可能是：

timescale = 48000
duration = 2880000

表示：

2880000 / 48000 = 60 秒

视频轨可能是：

timescale = 90000
duration = 5400000

也表示：

5400000 / 90000 = 60 秒

这就是为什么你不能看到一个 duration 数字就直接当秒数，必须结合当前 box 的 timescale。

12. `hdlr`：Handler Reference Box

hdlr 用来声明这条 track 是什么类型。

常见 handler type：

handler type	含义
`vide`	视频轨
`soun`	音频轨
`subt`	字幕轨
`meta`	元数据轨

例如：

trak
└── mdia
    └── hdlr: vide

说明这是一条视频轨。

trak
└── mdia
    └── hdlr: soun

说明这是一条音频轨。

hdlr 在工程里非常好用：你写 MP4 parser 时，可以靠它判断某个 trak 是视频还是音频。

13. `minf`：Media Information Box

minf 是媒体信息容器。

它通常包含：

minf
├── vmhd / smhd
├── dinf
└── stbl

不同 track 类型会有不同的 media header：

box	用于
`vmhd`	video media header
`smhd`	sound media header
`hmhd`	hint media header
`sthd`	subtitle media header

不过对我们前端工程师来说，最关键的是：

minf -> stbl

因为 stbl 里面放的是 sample table，也就是播放器找 sample 的核心索引。

14. `stbl`：Sample Table Box

stbl 是这一章最重要的 box。

MP4RA 把 stbl 描述为 sample table box，是 time/space map 的容器；其中 stsd 记录 sample description，stts 记录 decoding time-to-sample，stsc 记录 sample-to-chunk，stsz 记录 sample size，stco 记录 chunk offset，stss 记录同步 sample，也就是随机访问点。(MP4RA)

这句话翻成人话就是：

stbl 告诉播放器：每个 sample 什么时候解码、大小是多少、在哪个文件偏移、用什么解码器、哪些地方可以安全 seek。

一个典型 stbl：

stbl
├── stsd    sample 描述：codec、初始化参数
├── stts    解码时间表
├── ctts    显示时间偏移表，可选，B 帧相关
├── stsc    sample 到 chunk 的映射
├── stsz    每个 sample 的大小
├── stco    每个 chunk 的文件偏移，32-bit
├── co64    每个 chunk 的文件偏移，64-bit
└── stss    关键帧 / 同步 sample 表

这一块刚开始会觉得绕。你可以用一句话记：

stsd 解决“怎么解”
stts 解决“什么时候解”
ctts 解决“什么时候显示”
stsz 解决“每个 sample 多大”
stsc 解决“sample 怎么装进 chunk”
stco/co64 解决“chunk 在文件哪里”
stss 解决“哪里可以 seek”

15. `stsd`：Sample Description Box

stsd 说明这条 track 的 sample 应该用什么格式解析和解码。

对视频轨来说，里面可能出现：

avc1
avc3
hvc1
hev1
av01
vp09

对音频轨来说，里面可能出现：

mp4a
Opus

例如 H.264 视频经常是：

stsd
└── avc1
    └── avcC

其中：

box	含义
`avc1`	H.264/AVC sample entry
`avcC`	AVC Decoder Configuration Record，包含 SPS/PPS 等初始化信息

这对 WebCodecs 非常重要。你之后用 VideoDecoder.configure() 时，需要构造：

const config: VideoDecoderConfig = {
  codec: "avc1.42E01E",
  description: avcCBytes,
};

其中 description 很可能就来自 MP4 的 avcC。

所以，stsd 是连接 MP4 容器和 decoder 的关键桥梁。

16. `stts`：Time To Sample Box

stts 记录 sample 的解码时间间隔。

它不是简单地列出每个 sample 的时间戳，而是用压缩表的方式记录：

sample_count
sample_delta

例如：

entry_count = 1
sample_count = 300
sample_delta = 3000

假设 track timescale 是 90000，那么：

每个 sample 间隔 = 3000 / 90000 = 1/30 秒

也就是 30fps。

解码时间 DTS 可以这样累计：

sample 1 DTS = 0
sample 2 DTS = 3000
sample 3 DTS = 6000
sample 4 DTS = 9000
...

注意：stts 描述的是 decoding time，也就是解码时间，不一定等于显示时间。

为什么？因为视频里可能有 B 帧。

17. `ctts`：Composition Time To Sample Box

虽然你的大纲没有强制要求 ctts，但面试和真实工程里很容易碰到，所以这里顺带讲一下。

ctts 记录的是：

composition time offset

也就是：

PTS = DTS + composition_offset

其中：

时间戳	含义
DTS	Decoding Timestamp，什么时候送去解码
PTS	Presentation Timestamp，什么时候显示
composition offset	PTS 和 DTS 的差值

如果视频没有 B 帧，DTS 和 PTS 可能一样。

如果视频有 B 帧，编码顺序和显示顺序可能不同：

显示顺序: I B B P
解码顺序: I P B B

这时就需要 ctts 告诉播放器每帧真正显示的时间。

WebCodecs 里你会经常看到 timestamp，理解 DTS / PTS 后会轻松很多。

18. `stsc`：Sample To Chunk Box

MP4 不是直接说：

sample 1 在文件 offset 100
sample 2 在文件 offset 500
sample 3 在文件 offset 900

而是引入了 chunk。

简单理解：

sample = 一帧视频，或一小段音频
chunk = 一组连续 sample

stsc 负责说明：

哪些 sample 属于哪个 chunk
每个 chunk 有多少 sample

例如：

chunk 1: sample 1, sample 2, sample 3
chunk 2: sample 4, sample 5, sample 6
chunk 3: sample 7, sample 8, sample 9

那 stsc 就会描述 sample 和 chunk 的映射关系。

为什么要有 chunk？

因为这样可以减少 offset 表的大小。文件只需要记录每个 chunk 的起始位置，再结合每个 sample 的大小，就可以推算 chunk 内每个 sample 的位置。

19. `stsz`：Sample Size Box

stsz 记录每个 sample 的大小。MP4RA 对 stsz 的描述就是 sample sizes，也就是 framing 信息。(MP4RA)

例如：

sample 1 size = 15342 bytes
sample 2 size = 1201 bytes
sample 3 size = 970 bytes
sample 4 size = 4812 bytes

对视频来说：

一个 sample 通常可以理解为一帧压缩后的视频数据

对音频来说：

一个 sample 通常可以理解为一个音频访问单元，比如 AAC frame

有了 stsz，播放器才知道从 mdat 里切多少字节出来交给 decoder。

20. `stco` / `co64`：Chunk Offset Box

stco 或 co64 记录 chunk 在文件里的偏移位置。

区别是：

box	偏移大小
`stco`	32-bit chunk offset
`co64`	64-bit chunk offset

MP4RA 注册表里也把 co64 描述为 64-bit chunk offset，把 stco 描述为 chunk offset / partial data-offset information。(MP4RA)

为什么需要 co64？

因为大文件可能超过 4GB，32-bit offset 不够用。

有了：

stco / co64: chunk 起点
stsc: sample 属于哪个 chunk
stsz: 每个 sample 大小

播放器就可以推导出每个 sample 的真实文件位置。

21. `stss`：Sync Sample Box

stss 记录哪些 sample 是同步点，也就是常说的关键帧位置。MP4RA 把 stss 描述为 sync sample table，也就是 random access points。(MP4RA)

对视频来说，stss 通常对应可以随机访问的帧，比如 I 帧 / IDR 帧。

为什么重要？

因为 seek 的时候不能随便跳到任意 P 帧或 B 帧。比如你拖动进度条到第 60 秒，播放器通常会：

1. 找到 60 秒附近之前最近的关键帧
2. 从那个关键帧开始解码
3. 解码到目标时间
4. 再显示目标画面

所以如果没有 stss，播放器 seek 会很痛苦。

22. 通过 `stbl` 找到 sample：完整推导过程

假设我们要找视频轨的第 100 个 sample。

播放器大概需要这些表：

stts  -> 知道第 100 个 sample 的 DTS
ctts  -> 如果存在，计算 PTS
stss  -> 判断是不是关键帧，或者 seek 时找最近关键帧
stsc  -> 知道第 100 个 sample 属于哪个 chunk
stco  -> 知道这个 chunk 在文件里的起始 offset
stsz  -> 知道 chunk 内前面 sample 的大小，以及第 100 个 sample 自己的大小
stsd  -> 知道这个 sample 要送给哪个 decoder，以及 decoder config

简化推导：

目标：找到 sample #100 的文件偏移和大小

1. 用 stsc 找到 sample #100 属于 chunk #12
2. 用 stco/co64 找到 chunk #12 的起点 offset
3. 用 stsz 累加 chunk 内 sample #100 前面的 sample size
4. 得到 sample #100 的真实 offset
5. 用 stsz 得到 sample #100 的 size
6. 从 mdat 里读取 [offset, offset + size)
7. 用 stsd 里的 codec 信息配置 decoder
8. 用 stts/ctts 给这个 sample 计算 timestamp
9. 把 sample 喂给 decoder

文字流程图：

用户点击播放 / seek
        ↓
读取 moov
        ↓
找到 video trak / audio trak
        ↓
进入 mdia / minf / stbl
        ↓
读取 stsd：确定 codec 和初始化参数
        ↓
读取 stts / ctts：计算时间戳
        ↓
读取 stss：找关键帧
        ↓
读取 stsc：sample -> chunk
        ↓
读取 stco/co64：chunk -> 文件 offset
        ↓
读取 stsz：sample size
        ↓
从 mdat 中切出 sample bytes
        ↓
送入 decoder
        ↓
渲染视频帧 / 播放音频

23. MP4 文件结构树

普通 MP4 可以记成这棵树：

MP4
├── ftyp
│   ├── major_brand
│   ├── minor_version
│   └── compatible_brands
│
├── moov
│   ├── mvhd
│   │
│   ├── trak
│   │   ├── tkhd
│   │   └── mdia
│   │       ├── mdhd
│   │       ├── hdlr
│   │       └── minf
│   │           ├── vmhd / smhd
│   │           ├── dinf
│   │           └── stbl
│   │               ├── stsd
│   │               ├── stts
│   │               ├── ctts
│   │               ├── stsc
│   │               ├── stsz
│   │               ├── stco / co64
│   │               └── stss
│   │
│   └── trak
│       ├── tkhd
│       └── mdia
│           ├── mdhd
│           ├── hdlr
│           └── minf
│               ├── vmhd / smhd
│               ├── dinf
│               └── stbl
│                   ├── stsd
│                   ├── stts
│                   ├── ctts
│                   ├── stsc
│                   ├── stsz
│                   ├── stco / co64
│                   └── stss
│
├── free
│
└── mdat
    └── media samples

24. 播放器读取 MP4 的流程

播放器播放一个普通 MP4，大概是这样：

1. 读取文件开头
2. 解析 ftyp
3. 判断容器品牌是否支持
4. 寻找 moov
5. 解析 mvhd，获得整体时长等信息
6. 遍历 trak
7. 通过 hdlr 判断 video track / audio track
8. 读取每条 track 的 mdhd，获得 timescale 和 duration
9. 读取 stsd，拿到 codec 和 decoder config
10. 读取 stbl 中的时间表、大小表、偏移表
11. 根据 sample table 从 mdat 中取出 sample
12. 把 sample 送给音频或视频 decoder
13. 根据时间戳同步音视频
14. 渲染视频帧，播放音频帧

换成 Web 侧视角：

fetch MP4 bytes
        ↓
parse boxes
        ↓
find moov
        ↓
parse tracks
        ↓
extract codec config
        ↓
build EncodedVideoChunk / EncodedAudioChunk
        ↓
VideoDecoder / AudioDecoder
        ↓
VideoFrame / AudioData
        ↓
Canvas / Web Audio

当然，真实浏览器内部播放器比这个复杂得多，但主干思路就是这样。

25. Fast Start MP4 是什么？

普通 MP4 可能长这样：

ftyp
mdat
moov

这对本地播放没什么问题，因为播放器可以随机访问文件末尾，找到 moov。

但对网络播放不友好。

假设一个 1GB 的 MP4 文件，moov 在最后：

ftyp  |---------------- mdat 巨大数据 ----------------| moov

浏览器要播放前，必须先拿到 moov。如果 moov 在文件末尾，播放器可能需要额外发起 range request 去文件尾部找元数据，或者等下载很多数据之后才能开始播放。

Fast start MP4 会把 moov 放到 mdat 前面：

ftyp
moov
mdat

这样播放器一开始就能拿到索引信息，然后边下载 mdat 边播放。

所以 fast start 的核心是：

把 moov 移到 mdat 前面
并修正 stco/co64 里的 chunk offset

为什么要修正 offset？

因为 moov 原来在文件尾部，现在被移动到前面，mdat 的位置发生了变化。stco / co64 记录的是媒体数据的文件偏移，因此必须整体重算。

可以用 FFmpeg 生成 fast start MP4：

ffmpeg -i input.mp4 -c copy -movflags +faststart output.mp4

面试里可以这样回答：

Fast start MP4 是把 moov box 放在 mdat 前面，让播放器能尽早拿到元数据和 sample 索引，从而支持渐进式下载播放。移动 moov 后，需要修正 stco 或 co64 里的 chunk offset。

26. Fragmented MP4 是什么？

普通 MP4 通常是：

ftyp
moov
mdat

或者：

ftyp
mdat
moov

它的特点是：

moov 里有完整 sample table
mdat 里有完整媒体数据

Fragmented MP4，简称 fMP4，会把媒体数据拆成多个 fragment：

ftyp
moov
moof
mdat
moof
mdat
moof
mdat
...
mfra

其中：

box	含义
`moof`	Movie Fragment Box，描述一个媒体片段
`mdat`	当前 fragment 对应的媒体数据
`mfra`	Movie Fragment Random Access，辅助随机访问，可选，常在文件末尾

W3C 的 ISO BMFF byte stream 说明中，把初始化段定义为 ftyp 后跟 moov；媒体段则可以是可选的 styp，后跟一个 moof 和一个或多个 mdat。这正是浏览器 MSE 场景里常见的 fMP4 分段模型。(W3C)

普通 MP4 和 fragmented MP4 的区别可以这样记：

对比项	普通 MP4	Fragmented MP4
文件结构	`ftyp + moov + mdat`	`ftyp + moov + moof/mdat...`
元数据位置	主要集中在 `moov`	初始化信息在 `moov`，片段信息在每个 `moof`
sample table	通常在 `moov -> stbl` 里比较完整	每个 fragment 有自己的 sample 信息
适合场景	本地播放、普通点播文件	MSE、DASH、HLS fMP4、低延迟流式播放
是否便于分段传输	一般	很适合
浏览器 MSE	不是主流追加格式	常见追加格式

fMP4 的典型结构

fragmented.mp4
├── ftyp
├── moov
│   ├── mvhd
│   ├── trak
│   │   └── ...
│   └── mvex
│
├── moof
│   ├── mfhd
│   └── traf
│       ├── tfhd
│       ├── tfdt
│       └── trun
├── mdat
│
├── moof
│   ├── mfhd
│   └── traf
│       ├── tfhd
│       ├── tfdt
│       └── trun
├── mdat
│
└── mfra

`moof` 里面有什么？

moof 是一个 fragment 的元数据。

它通常包含：

moof
├── mfhd
└── traf
    ├── tfhd
    ├── tfdt
    └── trun

简单说：

box	作用
`mfhd`	movie fragment header
`traf`	track fragment
`tfhd`	track fragment header
`tfdt`	当前 fragment 的 decode time 起点
`trun`	当前 fragment 中 sample 的大小、时长、flags、数据偏移等

普通 MP4 里很多信息在 stbl，fMP4 里每个片段自己的 sample 信息会更多地放在 trun 等 fragment box 里。

27. 普通 MP4 vs fMP4：用一句话讲清楚

普通 MP4：

先给你一本完整目录，再给你整本书正文。

Fragmented MP4：

先给你全书基本说明，然后每发一章，就附带这一章的小目录和正文。

所以 fMP4 更适合流式传输：

初始化段:
ftyp + moov

媒体段:
moof + mdat
moof + mdat
moof + mdat
...

这也是为什么 MSE 里常见代码会这样：

sourceBuffer.appendBuffer(initSegment);
sourceBuffer.appendBuffer(mediaSegment1);
sourceBuffer.appendBuffer(mediaSegment2);
sourceBuffer.appendBuffer(mediaSegment3);

28. 和真实工程的关系

28.1 WebCodecs

如果你用 WebCodecs 手写 MP4 解码 Demo，大致要做：

1. 解析 MP4 box
2. 找到 moov
3. 找到视频 trak
4. 解析 stsd，拿到 codec 和 description
5. 解析 stts / ctts / stsc / stsz / stco / stss
6. 从 mdat 切出每个 encoded sample
7. 构造 EncodedVideoChunk
8. 送给 VideoDecoder.decode()
9. 得到 VideoFrame
10. 画到 Canvas

伪代码：

const decoder = new VideoDecoder({
  output(frame) {
    // draw frame to canvas
    frame.close();
  },
  error(error) {
    console.error(error);
  },
});

decoder.configure({
  codec: "avc1.42E01E",
  description: avcCBytes,
});

for (const sample of samples) {
  decoder.decode(new EncodedVideoChunk({
    type: sample.isKeyframe ? "key" : "delta",
    timestamp: sample.pts,
    duration: sample.duration,
    data: sample.bytes,
  }));
}

注意：这只是主流程。真实处理 H.264 in MP4 时还会涉及 AVCC 格式、Annex B 格式、NALU length size、SPS/PPS 等问题，后面 WebCodecs 章节再展开。

28.2 MSE

如果你做播放器，尤其是 HLS / DASH / fMP4，常见流程是：

1. fetch init segment
2. append 到 SourceBuffer
3. fetch media segment
4. append 到 SourceBuffer
5. 浏览器内部 demux + decode + render

代码轮廓：

const mediaSource = new MediaSource();
video.src = URL.createObjectURL(mediaSource);

mediaSource.addEventListener("sourceopen", async () => {
  const sourceBuffer = mediaSource.addSourceBuffer(
    'video/mp4; codecs="avc1.42E01E, mp4a.40.2"'
  );

  const initSegment = await fetchArrayBuffer("/init.mp4");
  sourceBuffer.appendBuffer(initSegment);

  sourceBuffer.addEventListener("updateend", async () => {
    const segment = await fetchArrayBuffer("/segment-1.m4s");
    sourceBuffer.appendBuffer(segment);
  }, { once: true });
});

async function fetchArrayBuffer(url: string): Promise<ArrayBuffer> {
  const res = await fetch(url);
  if (!res.ok) {
    throw new Error(`fetch failed: ${res.status}`);
  }
  return res.arrayBuffer();
}

这里你不一定自己解析每个 sample，因为浏览器内部会处理；但你必须理解：

init segment = ftyp + moov
media segment = moof + mdat

否则遇到 MSE append 报错时会完全摸不着头脑。

28.3 前端上传 / 转码 / 预览

在业务里，你可能会遇到：

用户上传 MP4 后，浏览器迟迟不能预览。
后端转出来的视频不能边下边播。
某些 MP4 Safari 能播，Chrome 不能播。
视频能播但拖动进度条很慢。
MSE appendBuffer 报 decode error。
WebCodecs configure 失败。

很多时候排查方向就是：

1. moov 在 mdat 前还是后？
2. ftyp / codec string 是否正确？
3. stsd 里的 codec 配置是否完整？
4. stco/co64 offset 是否正确？
5. stss 关键帧表是否合理？
6. fMP4 是否符合 init segment + media segment 的结构？

29. 常见误区

误区 1：`mdat` 里面有完整播放信息

不对。

mdat 主要放媒体数据，播放所需的时间、大小、位置、codec、关键帧等信息主要在 moov / stbl。

误区 2：MP4 一定能边下边播

不一定。

如果 moov 在 mdat 后面，播放器可能需要先拿到文件尾部元数据，体验会变差。

误区 3：`moov` 只是普通 metadata，可有可无

不对。

moov 是播放器理解文件结构的核心。没有 moov，通常无法正常播放。

误区 4：一个 `trak` 就等于一段连续的二进制数据

不对。

trak 是逻辑轨道。真正的 sample 数据通常在 mdat 里，不同 track 的 sample 可能交错存放。

误区 5：`stco` 可以随便改

不行。

stco / co64 是文件偏移索引。如果移动了 moov、插入了 box、重排了 mdat，都可能导致 offset 失效。

误区 6：fMP4 就是把 MP4 切成几段

不准确。

fMP4 不只是物理切文件，而是有明确的 fragment 结构。每个媒体段通常有自己的 moof 描述对应的 mdat。

30. 实践任务一：读取 MP4 前几十 KB

浏览器端 HTML：

<input id="fileInput" type="file" accept="video/mp4" />
<pre id="output"></pre>

<script type="module">
  const input = document.querySelector("#fileInput");
  const output = document.querySelector("#output");

  input.addEventListener("change", async () => {
    const file = input.files?.[0];
    if (!file) return;

    const chunk = file.slice(0, 64 * 1024);
    const buffer = await chunk.arrayBuffer();

    const bytes = new Uint8Array(buffer.slice(0, 64));
    output.textContent = Array.from(bytes)
      .map(byte => byte.toString(16).padStart(2, "0"))
      .join(" ");
  });
</script>

你可以观察前几个字节，很可能会看到：

00 00 00 xx 66 74 79 70

也就是：

size + "ftyp"

31. 实践任务二：写最小 MP4 box parser

下面这个 parser 只解析：

offset
size
type

它不深入解析每个 box 的内部字段，但足够打印顶层 box 列表。

TypeScript 版本

type Mp4Box = {
  offset: number;
  size: number;
  headerSize: number;
  type: string;
};

function readUint32(view: DataView, offset: number): number {
  return view.getUint32(offset, false); // big-endian
}

function readUint64(view: DataView, offset: number): number {
  const high = view.getUint32(offset, false);
  const low = view.getUint32(offset + 4, false);

  const value = high * 2 ** 32 + low;

  if (!Number.isSafeInteger(value)) {
    throw new Error(`uint64 value is not safe integer: ${value}`);
  }

  return value;
}

function readType(view: DataView, offset: number): string {
  return String.fromCharCode(
    view.getUint8(offset),
    view.getUint8(offset + 1),
    view.getUint8(offset + 2),
    view.getUint8(offset + 3),
  );
}

function parseTopLevelBoxes(buffer: ArrayBuffer): Mp4Box[] {
  const view = new DataView(buffer);
  const boxes: Mp4Box[] = [];

  let offset = 0;

  while (offset + 8 <= buffer.byteLength) {
    const start = offset;
    const size32 = readUint32(view, offset);
    const type = readType(view, offset + 4);

    offset += 8;

    let size: number;
    let headerSize = 8;

    if (size32 === 1) {
      if (offset + 8 > buffer.byteLength) {
        throw new Error(`Invalid largesize box at offset ${start}`);
      }

      size = readUint64(view, offset);
      offset += 8;
      headerSize = 16;
    } else if (size32 === 0) {
      size = buffer.byteLength - start;
    } else {
      size = size32;
    }

    if (size < headerSize) {
      throw new Error(
        `Invalid box size at offset ${start}: size=${size}, type=${type}`
      );
    }

    if (start + size > buffer.byteLength) {
      // 如果你只读取了文件前几十 KB，可能会遇到 mdat 没读完整。
      boxes.push({
        offset: start,
        size,
        headerSize,
        type,
      });

      break;
    }

    boxes.push({
      offset: start,
      size,
      headerSize,
      type,
    });

    offset = start + size;
  }

  return boxes;
}

32. 实践任务三：浏览器页面打印顶层 box

<input id="fileInput" type="file" accept="video/mp4" />
<pre id="output"></pre>

<script type="module">
  const input = document.querySelector("#fileInput");
  const output = document.querySelector("#output");

  input.addEventListener("change", async () => {
    const file = input.files?.[0];
    if (!file) return;

    const buffer = await file.arrayBuffer();
    const boxes = parseTopLevelBoxes(buffer);

    output.textContent = boxes
      .map(box => {
        return `${box.type} offset=${box.offset} size=${box.size}`;
      })
      .join("\n");

    const moov = boxes.find(box => box.type === "moov");
    const mdat = boxes.find(box => box.type === "mdat");

    if (moov && mdat) {
      output.textContent += "\n\n";
      output.textContent += moov.offset < mdat.offset
        ? "moov 在 mdat 前：可能是 fast start MP4"
        : "moov 在 mdat 后：不是典型 fast start MP4";
    }
  });

  function readUint32(view, offset) {
    return view.getUint32(offset, false);
  }

  function readUint64(view, offset) {
    const high = view.getUint32(offset, false);
    const low = view.getUint32(offset + 4, false);
    const value = high * 2 ** 32 + low;

    if (!Number.isSafeInteger(value)) {
      throw new Error(`uint64 value is not safe integer: ${value}`);
    }

    return value;
  }

  function readType(view, offset) {
    return String.fromCharCode(
      view.getUint8(offset),
      view.getUint8(offset + 1),
      view.getUint8(offset + 2),
      view.getUint8(offset + 3),
    );
  }

  function parseTopLevelBoxes(buffer) {
    const view = new DataView(buffer);
    const boxes = [];

    let offset = 0;

    while (offset + 8 <= buffer.byteLength) {
      const start = offset;
      const size32 = readUint32(view, offset);
      const type = readType(view, offset + 4);

      offset += 8;

      let size;
      let headerSize = 8;

      if (size32 === 1) {
        if (offset + 8 > buffer.byteLength) {
          throw new Error(`Invalid largesize box at offset ${start}`);
        }

        size = readUint64(view, offset);
        offset += 8;
        headerSize = 16;
      } else if (size32 === 0) {
        size = buffer.byteLength - start;
      } else {
        size = size32;
      }

      if (size < headerSize) {
        throw new Error(
          `Invalid box size at offset ${start}: size=${size}, type=${type}`
        );
      }

      boxes.push({
        offset: start,
        size,
        headerSize,
        type,
      });

      offset = start + size;
    }

    return boxes;
  }
</script>

你可以拿不同 MP4 试一下，可能看到类似：

ftyp offset=0 size=32
free offset=32 size=8
mdat offset=40 size=103482933
moov offset=103482973 size=38420

moov 在 mdat 后：不是典型 fast start MP4

或者：

ftyp offset=0 size=32
moov offset=32 size=38420
free offset=38452 size=8
mdat offset=38460 size=103482933

moov 在 mdat 前：可能是 fast start MP4

33. 实践任务四：递归打印 box 树

上面的 parser 只打印顶层 box。下一步可以递归解析容器 box。

常见容器 box：

const CONTAINER_BOXES = new Set([
  "moov",
  "trak",
  "mdia",
  "minf",
  "stbl",
  "edts",
  "dinf",
  "moof",
  "traf",
  "mfra",
]);

简化代码：

type Mp4BoxNode = {
  offset: number;
  size: number;
  headerSize: number;
  type: string;
  children?: Mp4BoxNode[];
};

const CONTAINER_BOXES = new Set([
  "moov",
  "trak",
  "mdia",
  "minf",
  "stbl",
  "edts",
  "dinf",
  "moof",
  "traf",
  "mfra",
]);

function parseBoxes(
  view: DataView,
  start: number,
  end: number,
): Mp4BoxNode[] {
  const boxes: Mp4BoxNode[] = [];
  let offset = start;

  while (offset + 8 <= end) {
    const boxStart = offset;
    const size32 = readUint32(view, offset);
    const type = readType(view, offset + 4);

    offset += 8;

    let size: number;
    let headerSize = 8;

    if (size32 === 1) {
      size = readUint64(view, offset);
      offset += 8;
      headerSize = 16;
    } else if (size32 === 0) {
      size = end - boxStart;
    } else {
      size = size32;
    }

    if (size < headerSize) {
      throw new Error(`Invalid box size: ${type} at ${boxStart}`);
    }

    const boxEnd = boxStart + size;

    if (boxEnd > end) {
      throw new Error(`Box ${type} exceeds parent range`);
    }

    const node: Mp4BoxNode = {
      offset: boxStart,
      size,
      headerSize,
      type,
    };

    if (CONTAINER_BOXES.has(type)) {
      node.children = parseBoxes(view, boxStart + headerSize, boxEnd);
    }

    boxes.push(node);
    offset = boxEnd;
  }

  return boxes;
}

function printBoxTree(boxes: Mp4BoxNode[], indent = 0): string {
  return boxes
    .map(box => {
      const line = `${" ".repeat(indent)}${box.type} offset=${box.offset} size=${box.size}`;
      const children = box.children
        ? "\n" + printBoxTree(box.children, indent + 2)
        : "";

      return line + children;
    })
    .join("\n");
}

使用：

const buffer = await file.arrayBuffer();
const view = new DataView(buffer);
const tree = parseBoxes(view, 0, buffer.byteLength);

console.log(printBoxTree(tree));

输出可能是：

ftyp offset=0 size=32
moov offset=32 size=38210
  mvhd offset=40 size=108
  trak offset=148 size=19100
    tkhd offset=156 size=92
    mdia offset=248 size=19000
      mdhd offset=256 size=32
      hdlr offset=288 size=45
      minf offset=333 size=18915
        vmhd offset=341 size=20
        dinf offset=361 size=36
        stbl offset=397 size=18851
          stsd offset=405 size=171
          stts offset=576 size=24
          stss offset=600 size=1024
          stsc offset=1624 size=40
          stsz offset=1664 size=12020
          stco offset=13684 size=5572
  trak offset=19248 size=18994
mdat offset=38242 size=10293833

这个练习非常值。因为你一旦能把 box tree 打出来，MP4 就不再是黑盒了。

34. 面试题和参考答案

问题 1：MP4 里的 box / atom 是什么？

参考回答：

MP4 是基于 ISO BMFF 的 box 结构文件。box 也叫 atom，每个 box 通常由 size、type 和 payload 组成。type 是四字符标识，比如 ftyp、moov、mdat。有些 box 是容器，可以继续包含子 box，比如 moov、trak、mdia、minf、stbl。播放器通过解析这些 box 获得文件类型、轨道信息、时间戳、sample 大小和媒体数据偏移。

问题 2：`moov` 和 `mdat` 有什么区别？

参考回答：

moov 是元数据容器，包含 movie header、track 信息、sample table、codec 初始化信息等。mdat 是媒体数据容器，里面放压缩后的音视频 sample。播放器通常先解析 moov，通过 stbl 中的 sample table 找到 sample 的时间、大小和文件偏移，再去 mdat 里读取对应字节送给 decoder。

问题 3：为什么 `moov` 在文件末尾会影响在线播放？

参考回答：

因为播放器播放前需要先拿到 moov 里的 sample 索引和 codec 信息。如果 moov 在 mdat 后面，网络播放时可能需要先请求文件尾部，或者等待更多数据下载完成。fast start MP4 会把 moov 放到 mdat 前面，让播放器尽早拿到索引，从而支持更快起播。移动 moov 后还要修正 stco 或 co64 里的 chunk offset。

问题 4：`stbl` 里面有哪些关键 box？

参考回答：

stbl 是 sample table，核心 box 包括：stsd 描述 codec 和初始化参数；stts 描述 sample 的解码时间；ctts 描述显示时间偏移；stsc 描述 sample 到 chunk 的映射；stsz 描述每个 sample 的大小；stco 或 co64 描述 chunk 在文件中的偏移；stss 描述同步 sample，也就是关键帧或随机访问点。

问题 5：播放器如何通过 MP4 找到某一帧视频？

参考回答：

先通过 trak 和 hdlr 找到视频轨，再进入 stbl。用 stts 和 ctts 计算目标时间附近的 sample，用 stss 找到最近关键帧，用 stsc 判断 sample 属于哪个 chunk，用 stco/co64 找到 chunk 的文件偏移，用 stsz 累加得到 sample 在 chunk 内的位置和大小。然后从 mdat 读取这段字节，结合 stsd 中的 codec 配置送给视频 decoder。

问题 6：普通 MP4 和 fragmented MP4 有什么区别？

参考回答：

普通 MP4 通常是 ftyp + moov + mdat，完整 sample table 通常集中在 moov 里。fragmented MP4 则是 ftyp + moov + moof/mdat...，初始化信息在 moov，每个 fragment 的 sample 信息在对应的 moof 中，媒体数据在对应的 mdat 中。fMP4 更适合 MSE、DASH、HLS fMP4 这类分段传输场景。

35. 自测题

题 1：`ftyp` 的作用是什么？

答案：

ftyp 用来声明文件类型、major brand、minor version 和 compatible brands。播放器可以通过它判断当前文件属于哪类 MP4 / ISO BMFF 变体，以及是否可能支持该文件。

题 2：为什么只有 `mdat` 不够播放？

答案：

因为 mdat 主要放压缩后的媒体数据，不负责完整描述 sample 的边界、时间戳、大小、codec 信息、关键帧位置和文件偏移。播放器需要 moov 里的 stbl 等索引信息才能正确切分和解码 mdat 里的数据。

题 3：`stco` 和 `co64` 的区别是什么？

答案：

stco 使用 32-bit offset 记录 chunk 文件偏移，co64 使用 64-bit offset。大文件可能超过 4GB，32-bit offset 不够，所以需要 co64。

题 4：fast start MP4 的核心原理是什么？

答案：

把 moov 移到 mdat 前面，让播放器在文件开头就能获得元数据和 sample 索引，从而更快开始播放。移动后需要修正 stco 或 co64 中的 chunk offset。

题 5：fMP4 中 `moof` 和 `mdat` 的关系是什么？

答案：

moof 描述一个 fragment 的元数据，比如 sample 的时长、大小、flags、时间起点和数据偏移；紧随其后的 mdat 放这个 fragment 对应的媒体数据。浏览器 MSE 常见结构是初始化段 ftyp + moov，媒体段 moof + mdat。

36. 本章总结

这一章你需要牢牢记住这几句话：

MP4 是 box / atom 结构。

ftyp 说明文件类型和兼容性。

moov 是播放地图，mdat 是媒体数据仓库。

trak 表示一条逻辑媒体轨道，比如视频轨或音频轨。

stbl 是 sample 索引核心，播放器靠它找到 sample 的时间、大小、位置和关键帧。

fast start MP4 的关键是 moov 在 mdat 前。

fragmented MP4 的关键是 init segment + moof/mdat media segments。

掌握这些后，你再看 WebCodecs、MSE、HLS fMP4、DASH，就不会觉得它们像黑魔法了。很多播放问题，本质上都是：

容器结构不对
codec 信息不对
sample 索引不对
timestamp 不对
offset 不对
关键帧不对

37. 下一章衔接：MP3 内部结构

下一章会学习 MP3。

你会发现 MP3 和 MP4 很不一样：

MP4 更像“复杂容器 + 索引 + 媒体数据”
MP3 更像“标签 + 连续音频帧流”

下一章重点会讲：

ID3 标签是什么。
MP3 frame header 怎么看。
CBR 和 VBR 有什么区别。
为什么 MP3 seek 有时不准。
怎么用浏览器读取 MP3 前几个 frame。
如何写一个最小 MP3 frame header parser。

第三章｜MP4 内部结构

1. 本章学习目标

本章速览

2. 先建立心智模型：MP4 不是一坨视频数据

3. MP4 的 box / atom 基本格式

4. 顶层 box：MP4 文件的大骨架

5. 常见顶层 box

5.1 ftyp：File Type Box

5.2 moov：Movie Box

5.3 mdat：Media Data Box

5.4 free：Free Space Box

6. moov 内部结构：MP4 的“播放说明书”

7. mvhd：Movie Header Box

8. trak：Track Box

9. tkhd：Track Header Box

10. mdia：Media Box

11. mdhd：Media Header Box

12. hdlr：Handler Reference Box

13. minf：Media Information Box

14. stbl：Sample Table Box

15. stsd：Sample Description Box

16. stts：Time To Sample Box

17. ctts：Composition Time To Sample Box

18. stsc：Sample To Chunk Box

19. stsz：Sample Size Box

20. stco / co64：Chunk Offset Box

21. stss：Sync Sample Box

22. 通过 stbl 找到 sample：完整推导过程

23. MP4 文件结构树

24. 播放器读取 MP4 的流程

25. Fast Start MP4 是什么？

26. Fragmented MP4 是什么？

fMP4 的典型结构

moof 里面有什么？

27. 普通 MP4 vs fMP4：用一句话讲清楚

28. 和真实工程的关系

28.1 WebCodecs

28.2 MSE

28.3 前端上传 / 转码 / 预览

29. 常见误区

误区 1：mdat 里面有完整播放信息

误区 2：MP4 一定能边下边播

误区 3：moov 只是普通 metadata，可有可无

误区 4：一个 trak 就等于一段连续的二进制数据

误区 5：stco 可以随便改

误区 6：fMP4 就是把 MP4 切成几段

30. 实践任务一：读取 MP4 前几十 KB

31. 实践任务二：写最小 MP4 box parser

TypeScript 版本

32. 实践任务三：浏览器页面打印顶层 box

33. 实践任务四：递归打印 box 树

34. 面试题和参考答案

问题 1：MP4 里的 box / atom 是什么？

问题 2：moov 和 mdat 有什么区别？

问题 3：为什么 moov 在文件末尾会影响在线播放？

问题 4：stbl 里面有哪些关键 box？

问题 5：播放器如何通过 MP4 找到某一帧视频？

问题 6：普通 MP4 和 fragmented MP4 有什么区别？

35. 自测题

题 1：ftyp 的作用是什么？

题 2：为什么只有 mdat 不够播放？

题 3：stco 和 co64 的区别是什么？

题 4：fast start MP4 的核心原理是什么？

题 5：fMP4 中 moof 和 mdat 的关系是什么？

36. 本章总结

37. 下一章衔接：MP3 内部结构

5.1 `ftyp`：File Type Box

5.2 `moov`：Movie Box

5.3 `mdat`：Media Data Box

5.4 `free`：Free Space Box

6. `moov` 内部结构：MP4 的“播放说明书”

7. `mvhd`：Movie Header Box

8. `trak`：Track Box

9. `tkhd`：Track Header Box

10. `mdia`：Media Box

11. `mdhd`：Media Header Box

12. `hdlr`：Handler Reference Box

13. `minf`：Media Information Box

14. `stbl`：Sample Table Box

15. `stsd`：Sample Description Box

16. `stts`：Time To Sample Box

17. `ctts`：Composition Time To Sample Box

18. `stsc`：Sample To Chunk Box

19. `stsz`：Sample Size Box

20. `stco` / `co64`：Chunk Offset Box

21. `stss`：Sync Sample Box

22. 通过 `stbl` 找到 sample：完整推导过程

`moof` 里面有什么？

误区 1：`mdat` 里面有完整播放信息

误区 3：`moov` 只是普通 metadata，可有可无

误区 4：一个 `trak` 就等于一段连续的二进制数据

误区 5：`stco` 可以随便改

问题 2：`moov` 和 `mdat` 有什么区别？

问题 3：为什么 `moov` 在文件末尾会影响在线播放？

问题 4：`stbl` 里面有哪些关键 box？

题 1：`ftyp` 的作用是什么？

题 2：为什么只有 `mdat` 不够播放？

题 3：`stco` 和 `co64` 的区别是什么？

题 5：fMP4 中 `moof` 和 `mdat` 的关系是什么？
